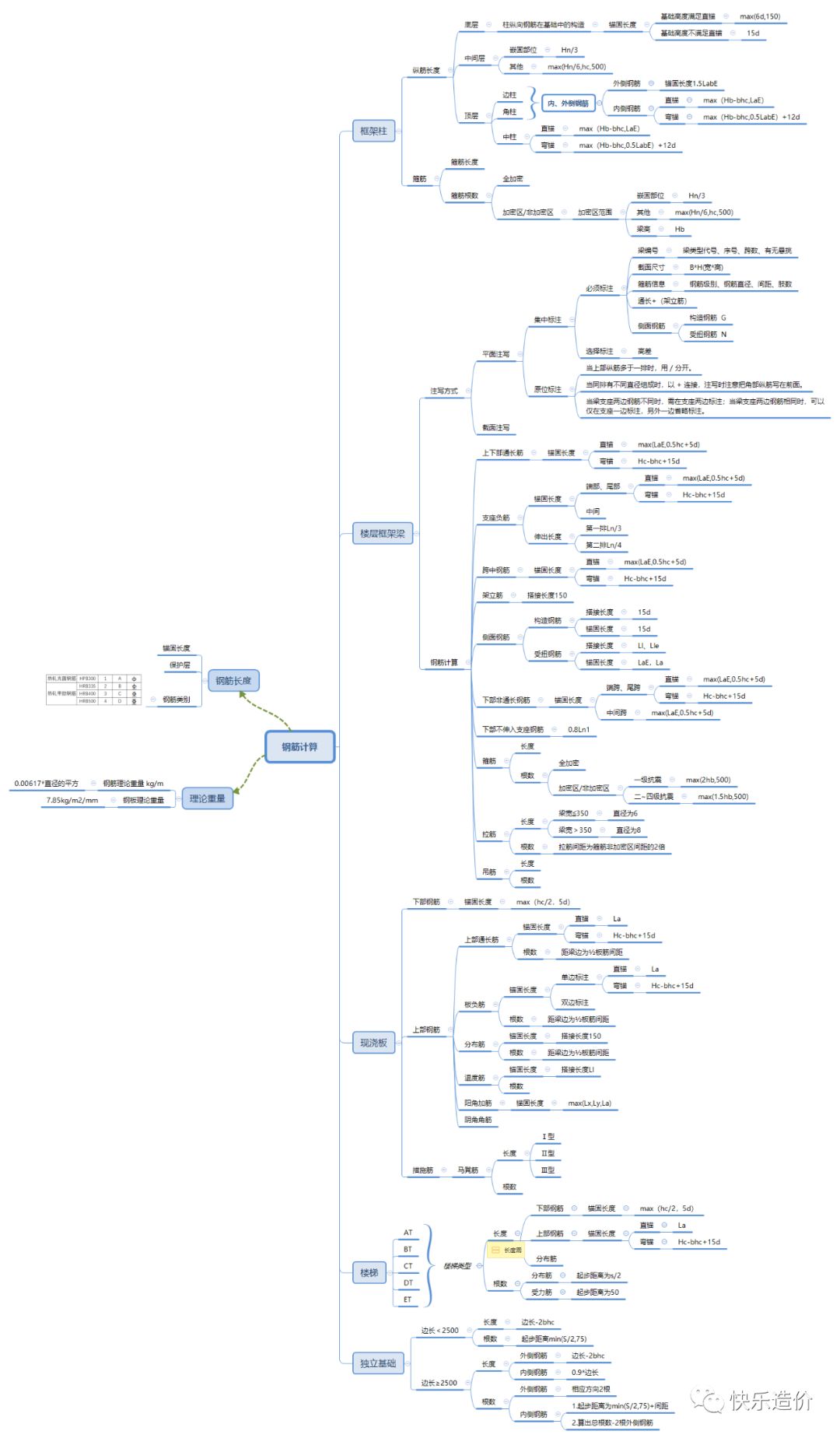

总结

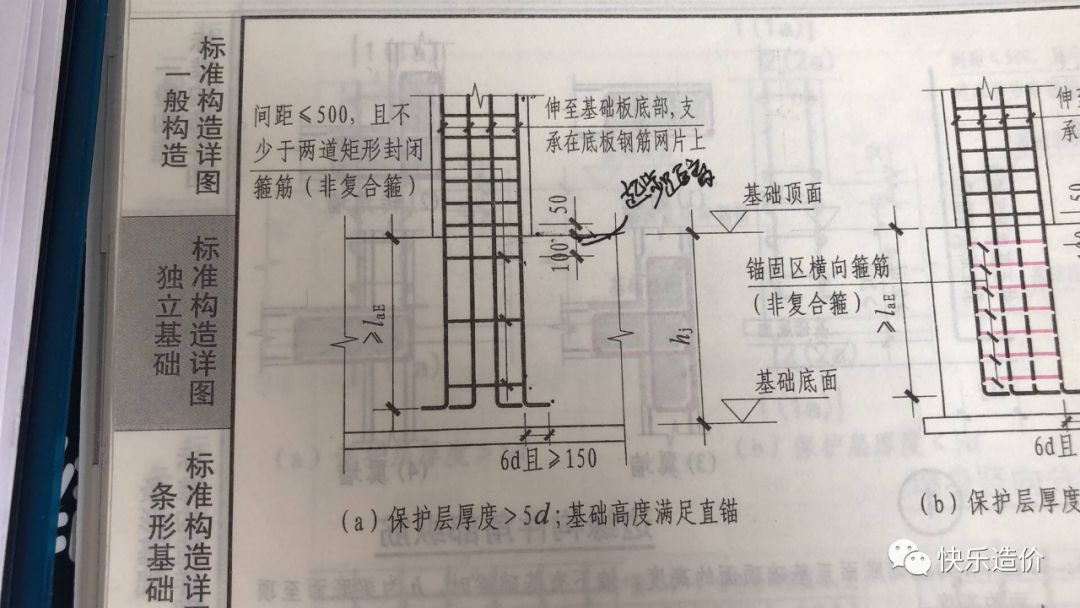

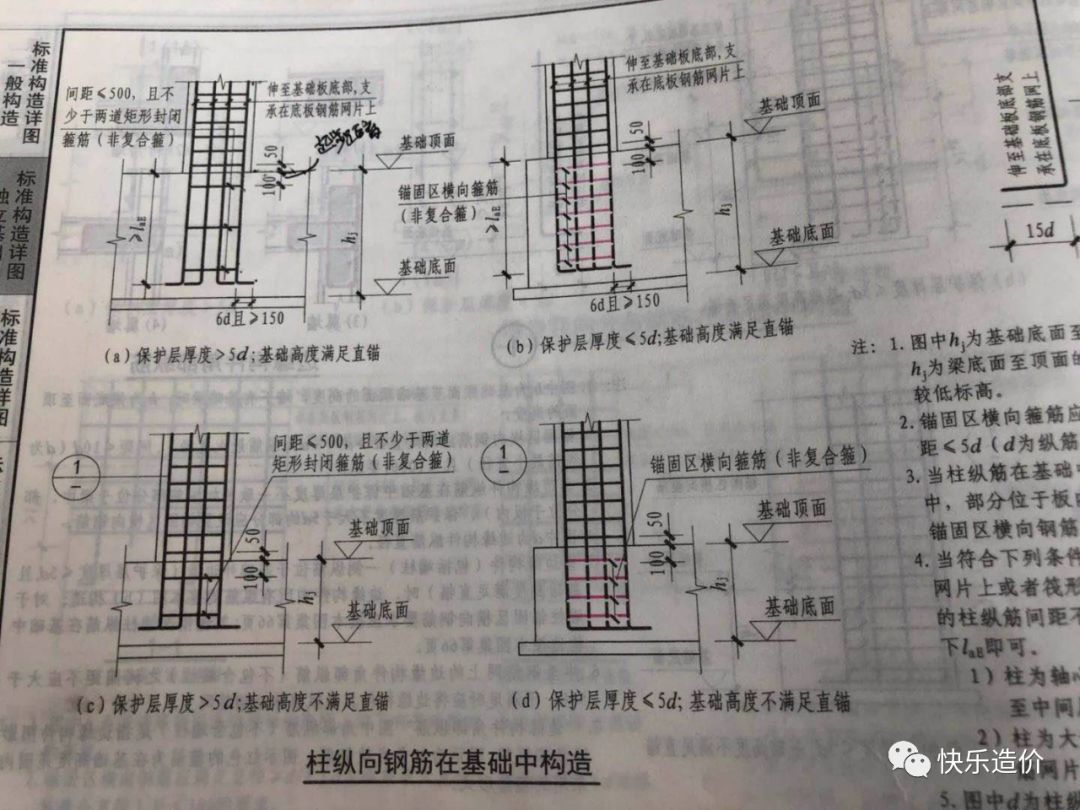

柱：柱纵向钢筋在基础中构造

        ↓

15d（钢筋在基础中弯折部分）

        ↓

基础高度≠直锚

        ↓

LaE长度﹥基础范围

   ↓        ↓

33*22=726    500-40=460

（33：C30 混凝土强度 22：直径 二级抗震）（500：基础高 40：保护层厚度）

         基础                             1-3层

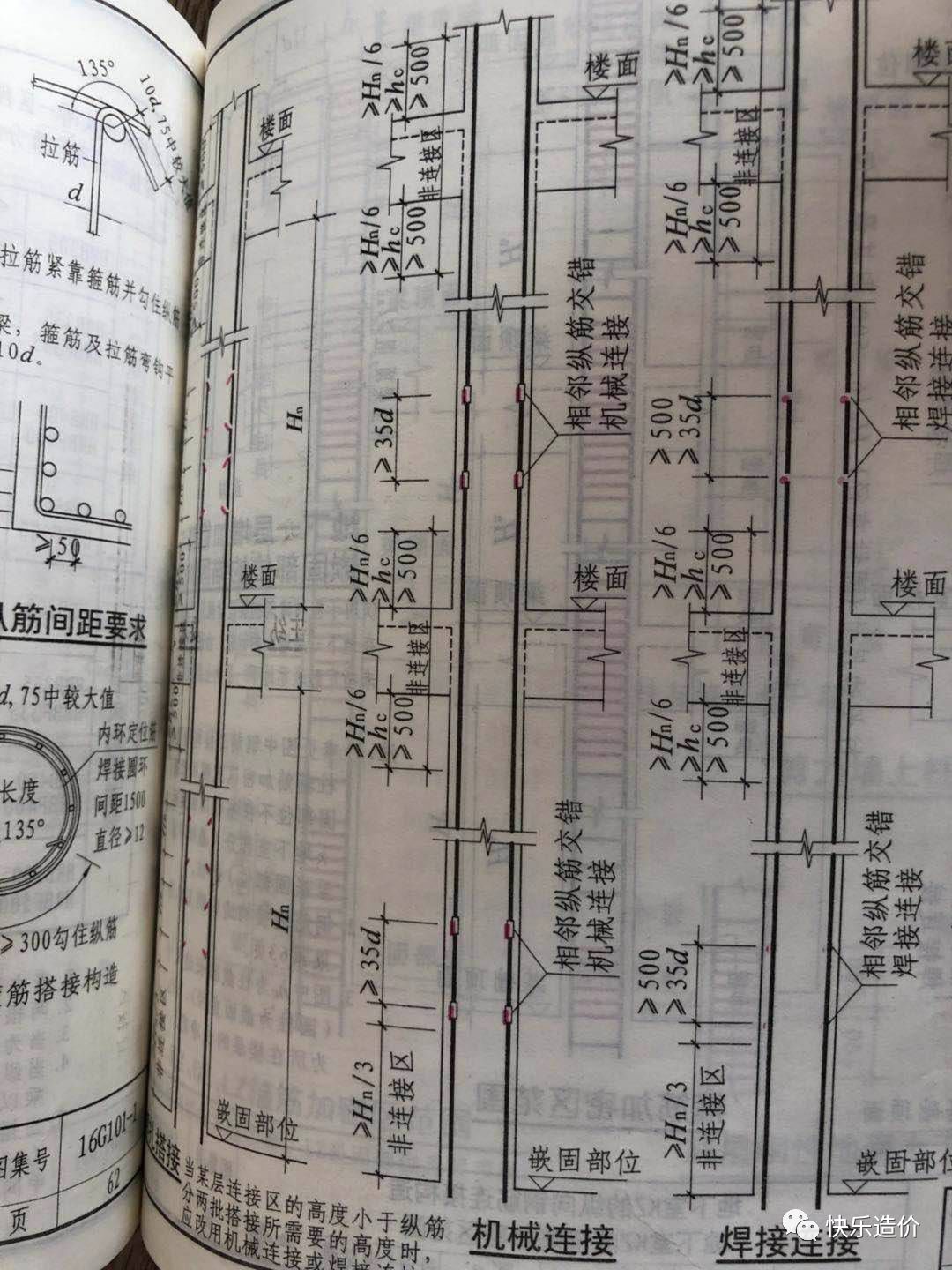

钢筋连接

分类：绑扎搭接、机械连接、焊接连接

机械连接：

KZ1 d=22/d=18

基础层：15d（弯钩*直径）+1700（基础层高度1800-100）-40（保护层厚度）+Hn/3(Hn:所在楼层层高-所在楼层的梁高)/3{非连接区}=3.12333

基础层：15d（弯钩*角筋直径）+1700（基础层高度1800-100）-40（保护层厚度）+Hn/3(Hn:所在楼层层高-所在楼层的梁高)/3+35d(图纸规定*直径){连接区：相邻纵筋交错机械连接}=3.89333

一层：一层层高-基础层伸入一层的高度+一层伸入二层的高度

3.9-Hn/3(基础层伸入一层的高度)/3+Hn/6(所在楼层层高-所在楼层梁高)/6

3.9-（3.9-0.5）/3+（3.6-0.5）/6=3.284

二层：二层层高 -一层伸入二层的高度+二层伸入三层的高度

3.6-Hn/6（一层伸入二层的高度）/6+Hn/6（所在楼层层高-所在楼层梁高）/6

3.6-0.517+（3.6-0.5）/6=3.6

三层：三层层高-二层伸入三层的高度+三层伸入四层的高度

3.6-Hn/6(二层伸入三层的高度)/6+Hn/6（所在楼层层高-所在楼层梁高=0.483＜500（取大数））/6

3.6-0.517+0.517=3.6

KZ4 d=25/d=20

C30(混凝土强度) 二级抗震 基础高度600 LaE{33d (33*25角筋强度）﹥基础范围（600-40）

基础层：15d（弯钩*角筋直径）+1700-40+Hn/3 d=25 梁：600 {非连接区}=3.135

15d（弯钩*角筋直径）+1700-40+Hn/3+35d  d=25 {连接区}=4.010

15d（弯钩*角筋直径）+1700-40+Hn/3 d=20 {非连接区}=3.060

15d（弯钩*角筋直径）+1700-40+Hn/3+35d d=20 {连接区}=3.760

一层：一层层高-基础层伸入一层的高度+一层伸入二层的高度

3.9-Hn/3（基础层伸入一层的高度）/3+Hn/6（所在楼层层高-所在楼层梁高）/6=3.9-1.1+0.5=3.3（非连接区）

3.9-1.1+0.5+35d d=25 =4.175 （连接区）

3.9-1.1+0.5+35d d=20 =4 （连接区）

二层：二层层高 -一层伸入二层的高度+二层伸入三层的高度

一层Hn/6=3.6（层高）-0.6（梁高）/6=0.5

二层Hn/6=3.6（层高）-0.6（梁高）/6=0.5

3.6-0.5+0.5=3.6（非连接区）

3.6-0.5+0.5+35d d=25 =4.475（连接区）

3.6-0.5+0.5+35d d=18 =4.23-35d=35*20 d=20 =3.53

三层：三层层高-二层伸入三层的高度+三层伸入四层的高度

Hn/6=3.6（层高）-0.6（梁高）/6=0.5

Hn/6=3.4（层高）-0.6（梁高）/6=0.467

3.6-0.5+0.467=3.567（非连接区）

3.6-0.5+0.467+35d d=25 =4.442

3.6-0.5+0.467+35d d=18 =4.197

KZ5 d=25/d=20

C30(混凝土强度) 二级抗震 基础高度600 LaE{33d (33*25角筋强度）﹥基础范围（600-40）

基础层：15d（弯钩*角筋直径）+1700-40+Hn/3 d=25 梁：600 {非连接区}=3.135

15d（弯钩*角筋直径）+1700-40+Hn/3+35d  d=25 {连接区}=4.010

15d（弯钩*角筋直径）+1700-40+Hn/3 d=20 {非连接区}=3.060

15d（弯钩*角筋直径）+1700-40+Hn/3+35d d=20 {连接区}=3.760

一层：一层层高-基础层伸入一层的高度+一层伸入二层的高度

3.9-Hn/3（基础层伸入一层的高度）/3+Hn/6（所在楼层层高-所在楼层梁高）/6=3.9-1.1+0.5=3.3（非连接区）

3.9-1.1+0.5+35d d=25 =4.175 （连接区）

3.9-1.1+0.5+35d d=20 =4 （连接区）

二层：二层层高 -一层伸入二层的高度+二层伸入三层的高度

一层Hn/6=3.6（层高）-0.6（梁高）/6=0.5

二层Hn/6=3.6（层高）-0.6（梁高）/6=0.5

3.6-0.5+0.5=3.6（非连接区）

3.6-0.5+0.5+35d d=25 =4.475（连接区）

3.6-0.5+0.5+35d d=18 =4.23-35d=35*20 d=20 =3.53

三层：三层层高-二层伸入三层的高度+三层伸入四层的高度

Hn/6=3.6（层高）-0.6（梁高）/6=0.5

Hn/6=3.4（层高）-0.6（梁高）/6=0.467

3.6-0.5+0.467=3.567（非连接区）

3.6-0.5+0.467+35d d=25 =4.442

3.6-0.5+0.467+35d d=18 =4.197

四层

           内侧（1--68）              外侧（1--67）

KZ1 d=22 （外侧角）/d=16

H（层高）-Hn/6（层高-梁高）/6+1.5Labe（锚固长度）{1--67}-0.6（梁高）

3400-（3400-600）/6+1.5*33d d=22-600

3400-{467﹤500取大数}+1.5*33*22-600

3400-500+1.89-600=3389（非连接区）-35*22=3389-770=2619（连接区）

d=16  3400-500+15*33*16-600

3400-500-792-600=3092（非连接区）-35*16=3092-560=2532(连接区)

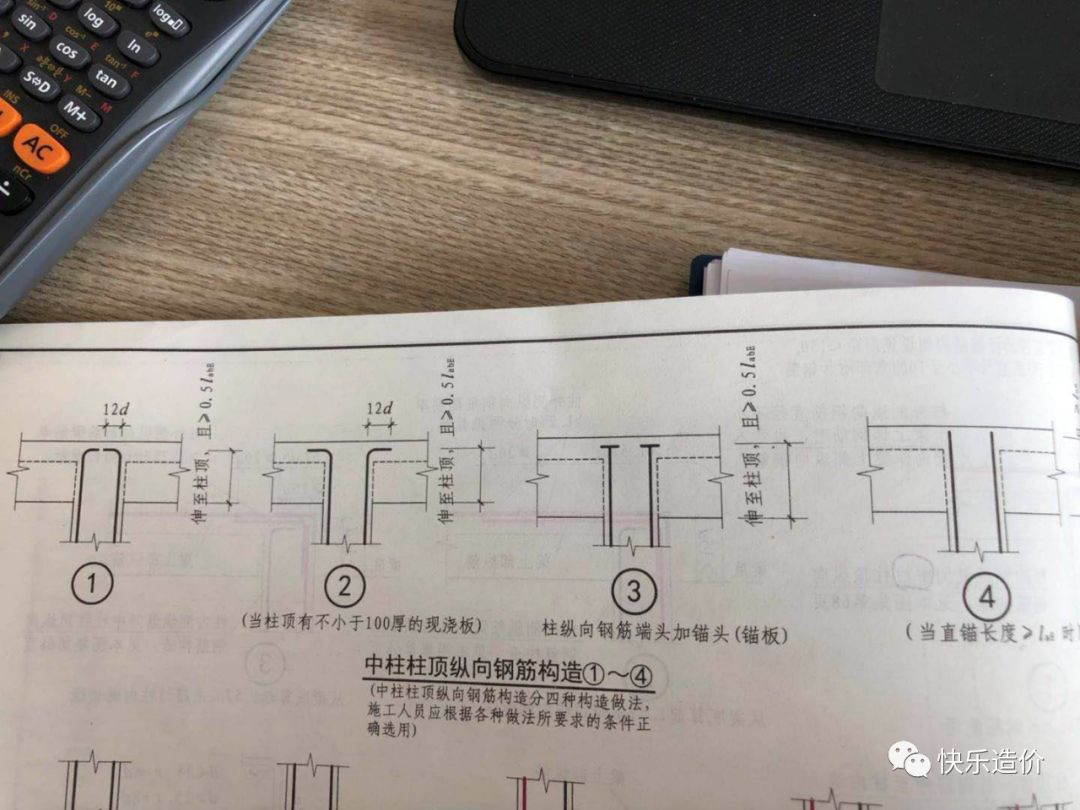

内侧：1.判断直锚长度是否大于Lae（33d图集1 58页）直锚长度：梁高-保护层600-30=570 Lae(33d):d=22  33×22=726 d=16 33×16=528

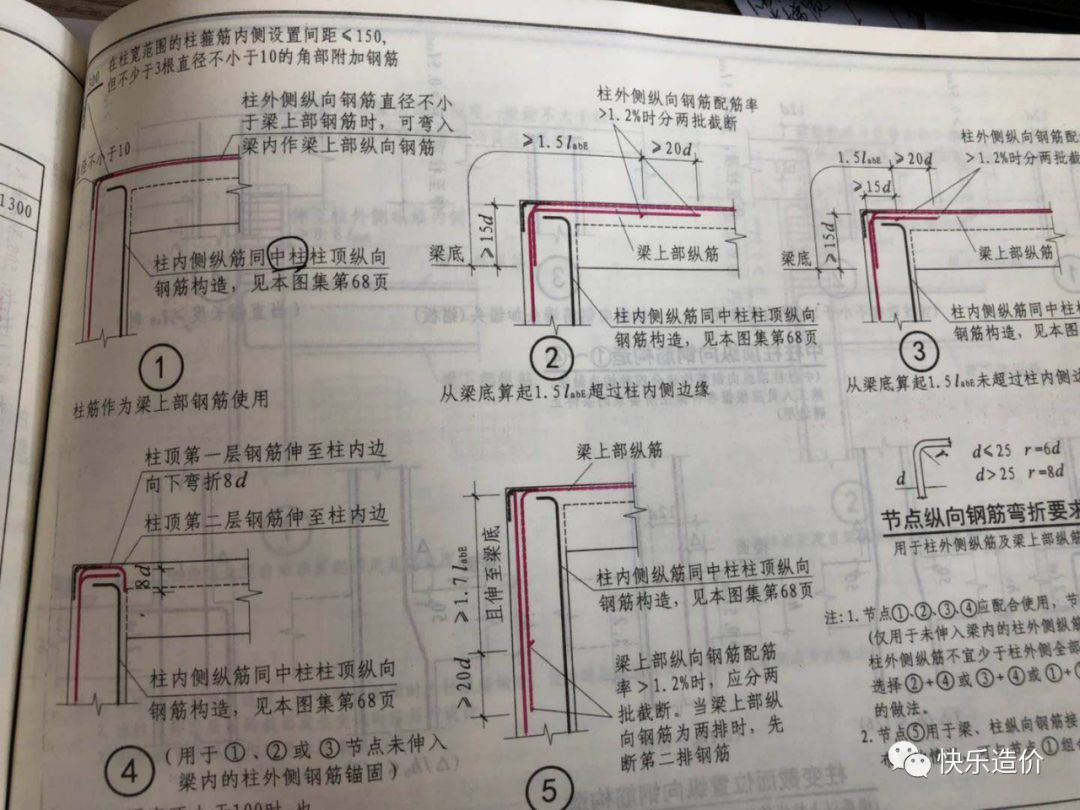

直锚长度＜Lae  所以弯锚长度为  图集1  68页图①②

层高-梁高-三层伸入长度+弯锚长度（直锚长度+12d）3400-500-500+470+12×22=2400+470+264=3134 d=22

3400-500-500+470+12×16=2400+470+192=3062 d=16

箍筋

  箍筋弯钩（1--62）

  弯箍长度：1.9d（图集1 62页 135°=1.9d）+10d;75(取最大值) 10d=80.               1.9×8+80=15.2+80=95.2    95.2×2=190.4

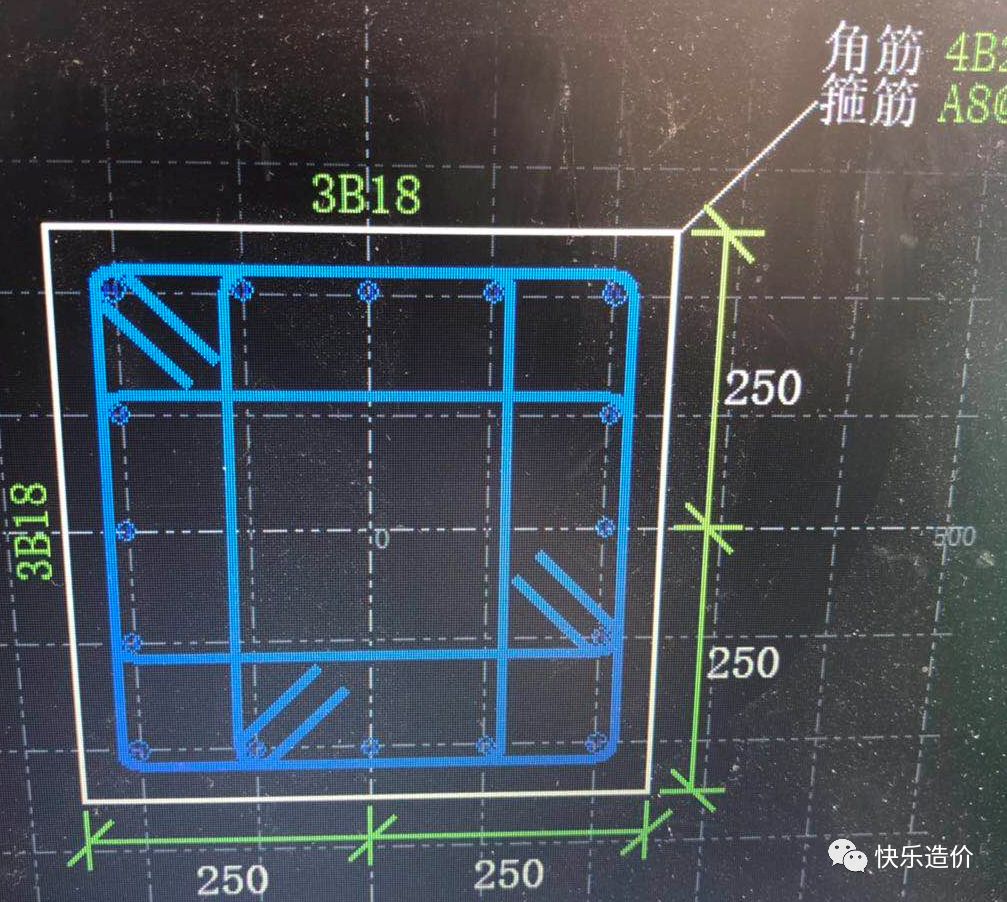

KZ1箍筋

大箍筋：{（基础高-2个保护层）+（基础高-2个保护层）}*2

                一侧                 一侧           边数

{（500-60）+（500-60）}*2=1760+190.4=1950.4

                               2个弯钩

小箍筋（横、竖）：{（基础高/宽-2个保护层）/2（一侧）+基础高/宽-两个保护层}*2边数

（500-60/4*2+440）*2=1320+190.4=1510.4

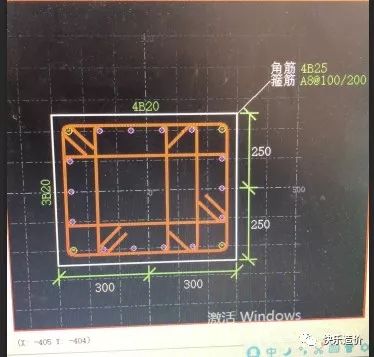

KZ5箍筋

大箍筋：{（基础宽-2个保护层）+（基础高-两个保护层）}*2

{（500-60）+（600-60）}*2=980*2=1960+190.4=2150.4

小箍筋（横）：{（基础宽-2个保护层）/2+（基础层-2个保护层）}*2（边数）

{（500-60）/4*2+（600-60）}*2=（220+540）*2=1520+190.4=1710.4

小箍筋（竖）：{（基础高-2个保护层）/5*2+（基础宽-2个保护层）}*2（边数）

{（600-60）/5*2+（500-60）}*2=（216+440）*2=1312+190.4=1502.4

拉筋：500-60+190.4=630.4

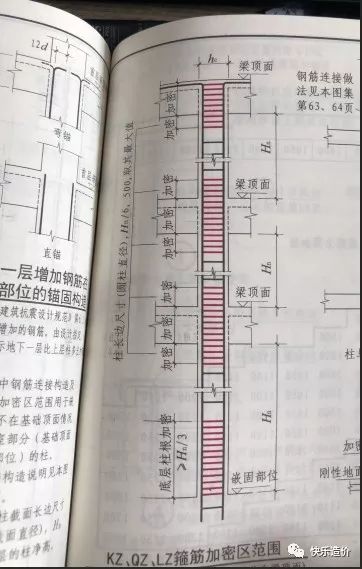

KZ1钢筋根数

非加密区：取整-1    加密区：取整+1    梁：取整（基础层高-保护层-起步距离÷间距

基础层：

（500-40-100）÷500=0.72≈1+1=2

（1700-500-50）÷100=1150÷100=11.5≈12+1=13基础层共计  2+13=15根

基础（3--66）             1-4层（1--65）

一层：①（Hn÷3-起步距离）÷间距（图集1  65页）

（(3900-500）÷3-50) ÷100=10.8≈11+1=12

② 柱长边尺寸/Hn÷6/500取最大值 500；(3900-500）÷6≈567  567÷100=5.67≈6+1=7

③ 梁高=500   500÷100=5(加密区)

（3900-1133-567-500）÷200=8.5≈9-1=8(非加密区)      一层共计12+7+5+8=32根

二、三层： ① ② 柱长边尺寸/Hn÷6/500取最大值500；

(3600-500）÷6≈517  517÷100=5.17≈6+1=7

③ 梁高=500    500÷100=5加密区                      二、三层共计5+7+7=19根

四层: ① ②  柱长边尺寸/Hn÷6/500取最大值500；

(3400-500）÷6≈483  483÷100=4.83≈5+1=6

③ 梁高=500    500÷100=5加密区                      四层共计5+6+6=17根

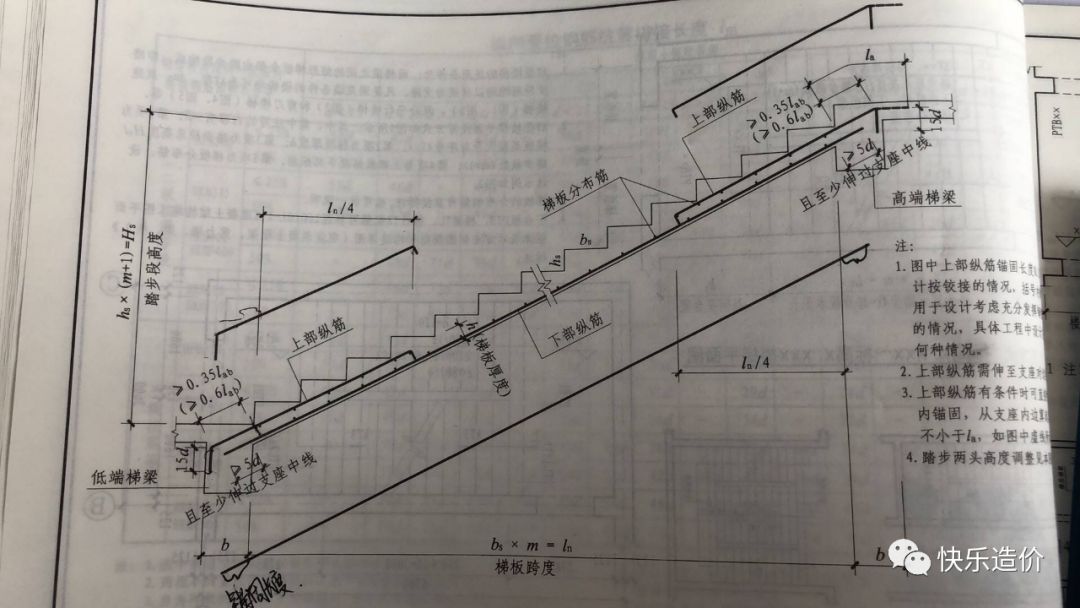

楼梯：AT型楼梯板配筋构造

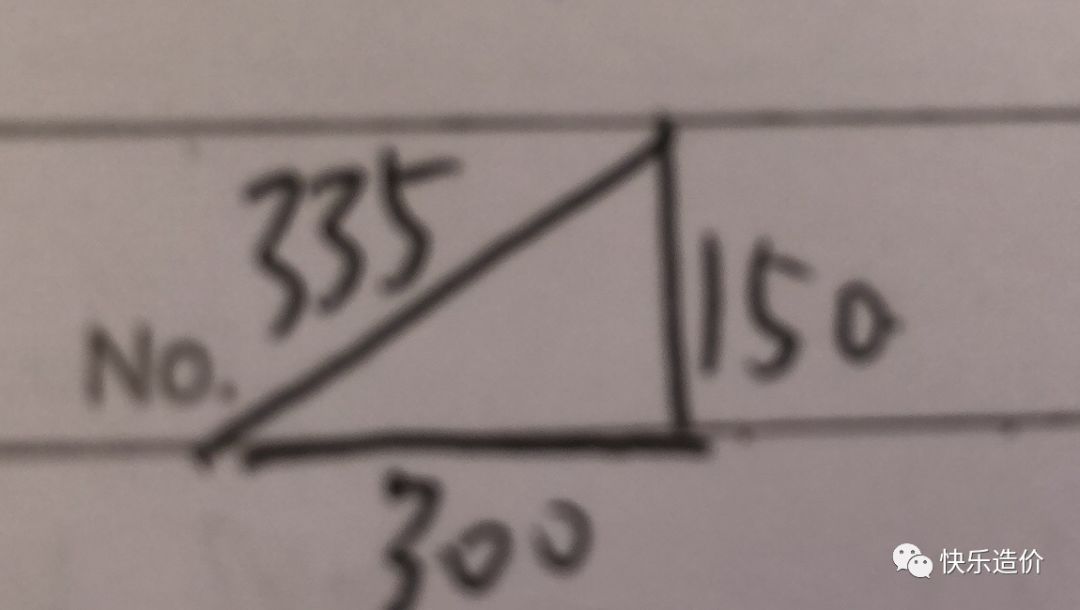

梯板厚度为130mm 踏步高300 宽150

则斜边长为√300∧2+150∧2=√90000+22500=335

系数为C/A=335/300=1.117

下部纵筋：

梯板跨度*系数+【5d，与1/2支座中线的一半取最大值】*2【上下两个锚固长度】*系数

Bs*m=ln*系数+【5d，与1/2支座中线的一半取最大值】*2【上下两个锚固长度】*系数

3600*1.117+200*1.117=4244.6

上部纵筋：

ln/4*系数+梯柱宽-梁的保护层*系数+15d+板厚-上下两个保护层+弯折

3600/4*1.117+200-25*1.117+15*10+130-30+6.25d

900*1.117+175*1.117+150+100+6.25*10=1005.3+195.475+150+100+62.5=1513.275

分布筋：梯宽-上下两个保护层+6.25d（两个弯钩）=1500-30+62.5*2=1595

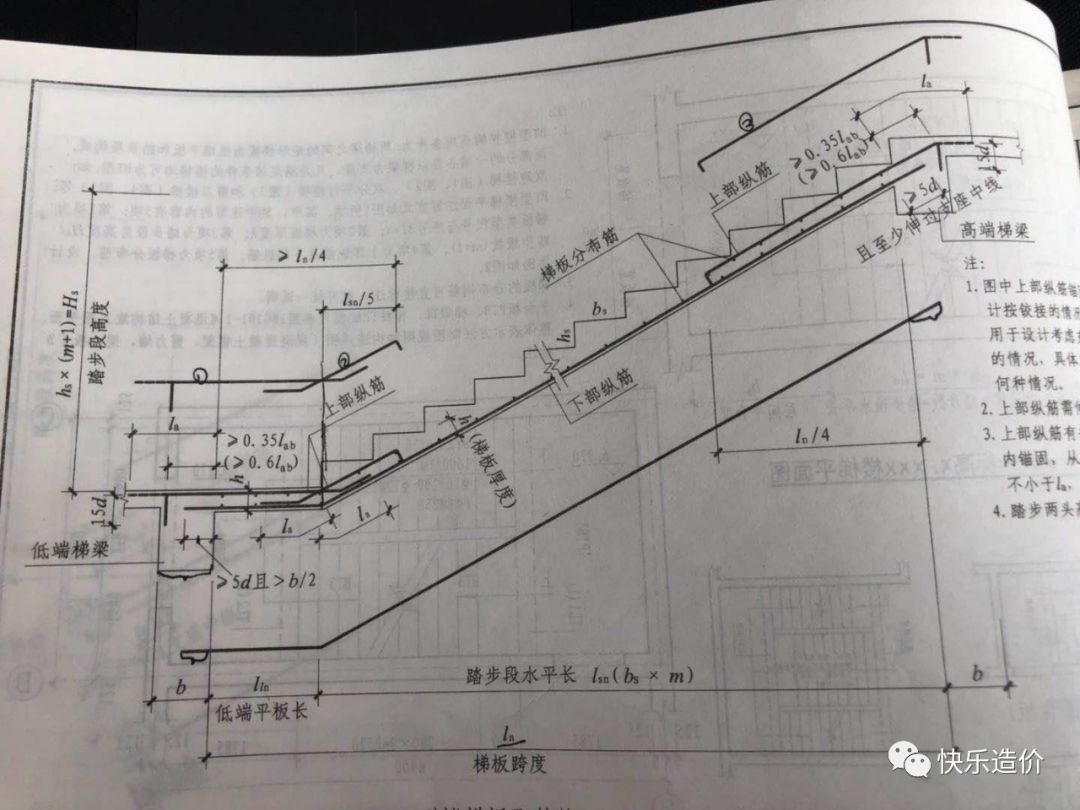

BT型楼梯板配筋构造

下部纵筋：

踏步段水平长*系数+低端平板长+1/2b+1/2b*系数

上部纵筋：

① 6.25d+15d+梁宽-保护层+la+Lln

② Lsn/5*系数+la+弯折

③ ln/4+梁宽-保护层+15d+弯折

分布筋长度：梯宽-2保护层+弯钩（6.25d）

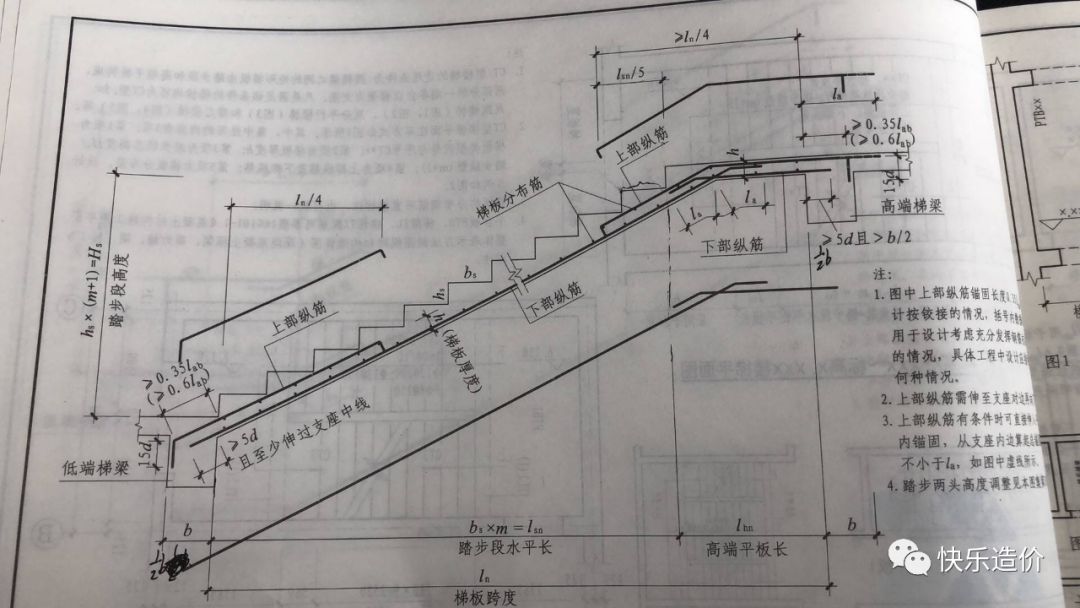

CT型楼梯板配筋构造

下部钢筋：

①lsn×系数+1/2b×系数+la

②la+(lhn-bs)+1/2b

上部钢筋：

①15d+梁宽-保护层+Ln÷4+弯折（板厚-上下保护层）

②弯折（板厚-上下保护层）+ (lsn÷5+bs) ×系数+ Lhn-bs+梁宽-保护层+15d

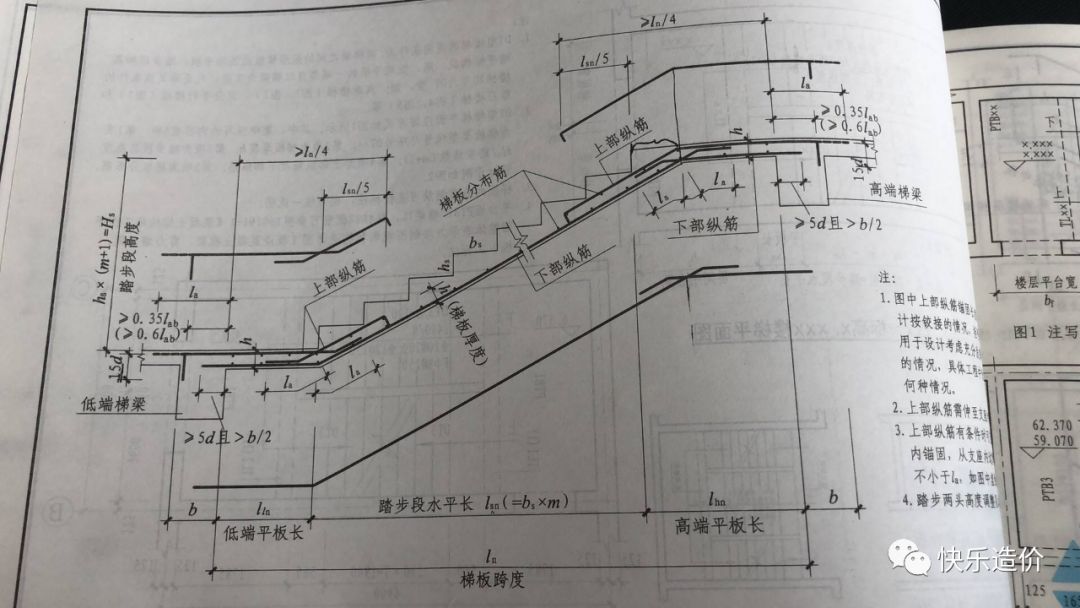

DT型楼梯板配筋构造

下部钢筋：

①(5d;梁宽的一半×系数取最大值)+水平长度（Lln）+(lsn+bs)×系数+la

②la+(lhn-bs)+ (5d;梁宽的一半×系数取最大值)

上部钢筋：

梁宽-保护层

①15d+梁宽-保护层+Lln+la

②la+ lsn÷5+弯折（板厚-上下保护层）

③弯折（板厚-上下保护层）+ (lsn÷5+bs) ×系数+ Lhn-bs+梁宽-保护层+15d

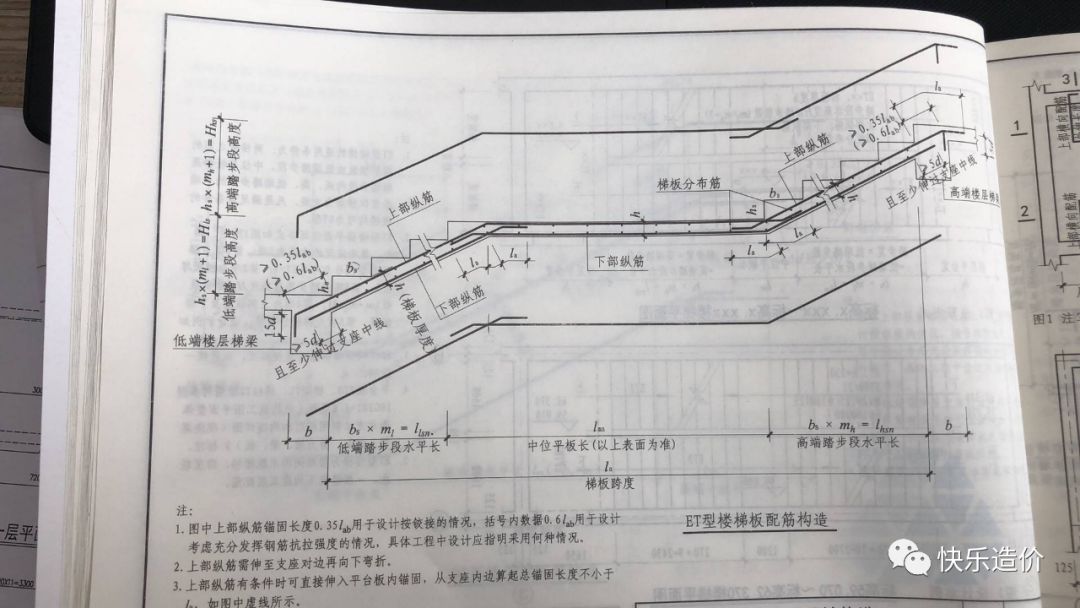

ET型楼梯板配筋构造

下部钢筋：

15d ：①(5d;梁宽的一半×系数   取最大值)+水平长度 (lsn+bs)×系数+la

②la+(lMn-bs)+ lhsn×系数+(5d;梁宽的一半×系数   取最大值)

上部钢筋：

la ：①15d+梁宽-保护层+(Llsn+bs) ×系数+lmn+la

la ：②la+ lhn×系数+梁宽-保护层+15d

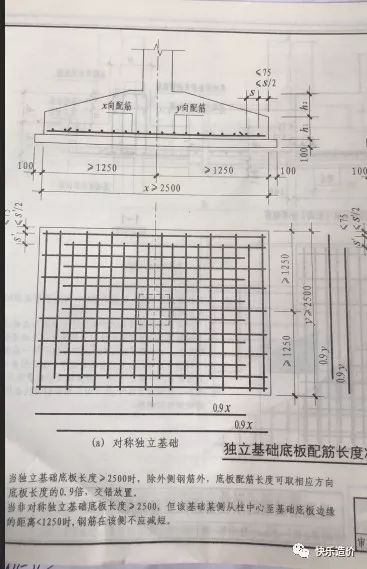

基础：

JC-1

长度：边长-2个基础保护层

2000-2*40=1920

根数:【边长-（75，与间距/2取最小值）】/间距

                       起步距离

（2000-150）/150=13+1=14（取整+1）

JC-2

长度：外侧 边长-2个基础保护层

           3000-2*40=2920

      内侧 0.9x（x=边长）

           0.9*3000=2700

根数：外侧 2

      内侧【边长-（75，与间距/2取最小值）】/间距

                           起步距离

（3000-150）/150=19+1=20（取整+1）

总根数-2根外侧钢筋=20-2=18

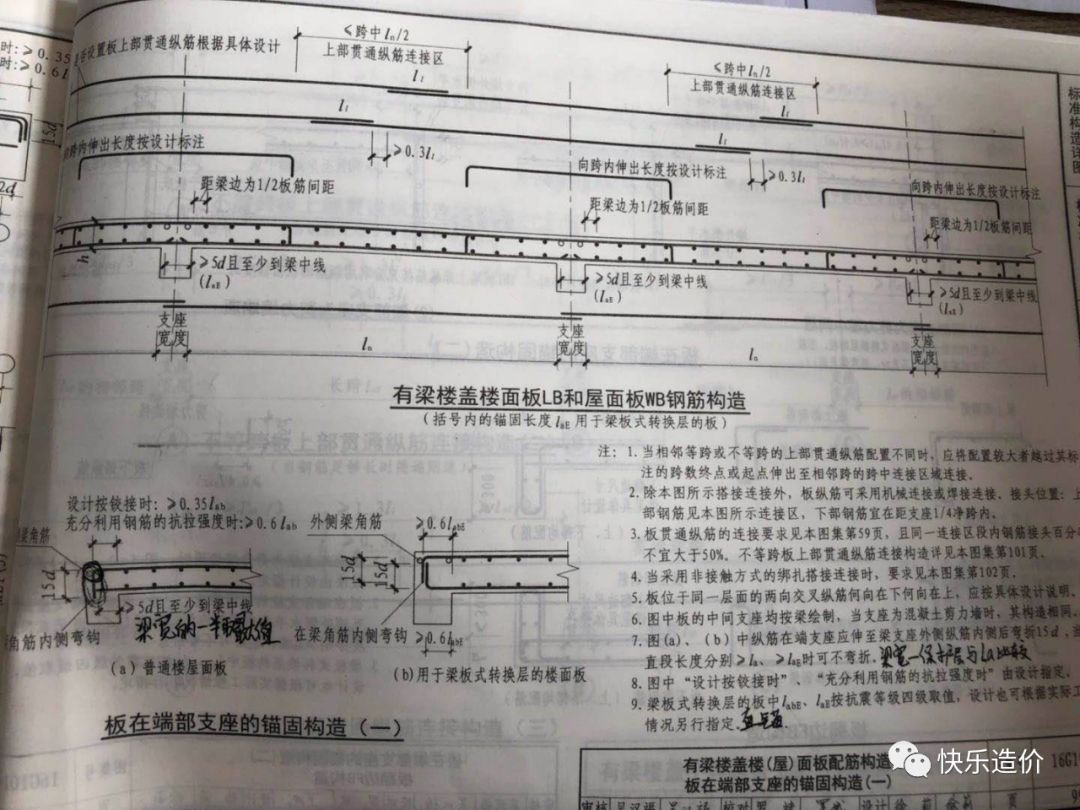

板：

上部钢筋：

La=30d（判断直锚弯锚）梁宽-梁保护层（范围）

直锚：梁宽-梁保护层范围与长度30d比较

当支座宽≥Lae且≥0.5Hc＋5d，取 Max{Lae，0.5Hc＋5d }。

6号筋：300-25（梁保护层）=275范围﹥30d（d=8）长度 （直锚）120-30=90（板厚-上下两个板的保护层）   弯钩6.25d

240（梁到板长度）+800（钢筋长度）+90（板厚）+6.25d（d=8）=1180

弯锚：梁宽-梁保护层范围与长度30d比较

当支座宽≤Lae或≤0.5Hc＋5d，为，取 Max{Lae，支座宽度-保护层+15d }

10号筋：300-15（板保护层）=285范围﹤30d（d=12）长度（弯锚）120-30=90（板厚-上下两个保护层）

（160-30）+3300+（120-30）+6.25d=130+3300+90=3520

下部钢筋：

板净长+max（( 梁中心线，5d)+6.25d)×2）

净长：1-2轴线  3300-50（1轴线多出50）-150（300的梁的一半）=3100

（3300-50-150）+（150+6.25*10）*2=3100+212.5*2=3100+425=3525

C-D轴线  6900-50（多出50）-50（多出50）=6800

6900-100+（150+6.25d）*2=6800+425=7225

分布筋：板净长-两侧负筋板内净长+2个搭接长度（搭接长度150）

1-2轴：3300-50-150净长=3100

3100-800（6号筋长度）-1500（10号筋长度）+300（2个搭接长度）=1100

C-D轴：6900-50-50=6800 6800-800-800+300=5500

温度筋：板净长-两侧负筋板内净长+2个搭接长度（搭接长度150）

1-2轴：800+36*8*2=1376

C-D轴：5200+36*8*2=5776

根数：（分布筋、负筋、温度筋）

分布筋：（长度-起步距离（间距的一半））/间距 （取整+1）

6号筋（1轴线）（800-100）/200=3.5=4+1=5

6号筋（d轴线）（800-100）/200=5

10号筋（2轴线）（1500-100）/200=7+1=8

负筋：（长度-起步距离（间距的一半）*2）/间距 （取整+1）

6号筋（1轴线）（6800-100-100）/200=33+1=34

6号筋（d轴线）（3100-100-100）/200=14.5=15+1=16

10号筋（2轴线）（6800-100-100）/200=33+1=34

温度筋：（长度-梁宽-梁宽-起步距离-起步距离（间距一半）*2-1轴线6号筋-2轴线10号筋）/间距 （取整+1）

X：（6900-50-50-200-200-800-800）/200=24+1=25

Y：（3300-50-150-200-200-800-1500）/200=2+1=3

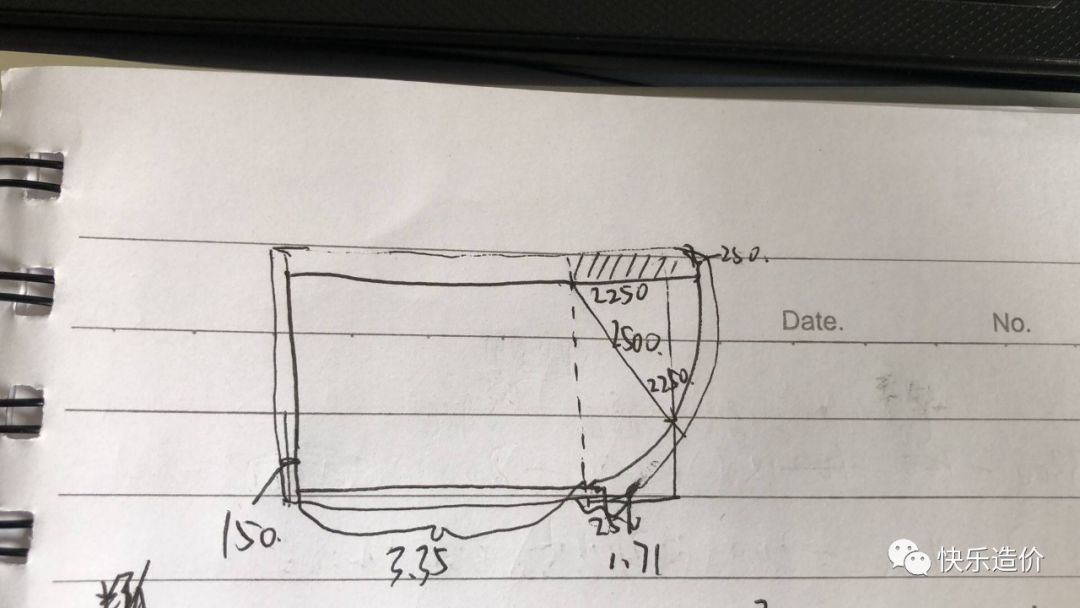

弧形板：

半弧面积：∏r∧2/4=3.14*（2.5-0.25（梁的一半）∧2）/4=3.14*5.0625/4≈3.97

梁的面积：2.25*0.25=0.56  弧净面积：3.97-0.56=3.41

弧形板宽 3.41/（2.5-0.25-0.25）=1.71 宽：2.5-0.25-0.25=2

6-2.5-0.15=3.35 长：3.35+1.71=5.06

下部钢筋：

底筋：x:（2-0.2）/0.2=9+1=10

      Y：（5.06-0.18）/0.18=27.1=28+1=29

4号筋：板负筋：（2-0.13）/0.13=37.9=14.3=15+1=16

        分布筋：（5.06-0.13）/0.13=37.9=38+1=39

9号筋：板负筋：（2-0.18）/0.18=10.1=11+1=12

        分布筋：（1.5-0.1）/0.2=7+1=8

梁：

KL5(3)300×500     框梁5三跨截面尺寸为宽300 高500A10@100/200(2)     直径为10的一级钢筋 加密区100 非加密区200均为二肢箍2B25               2根直径25的二级上部通长筋G2B12              2根直径12的二级纵向侧面构造筋

上下部通长筋：

判断直锚弯锚（图集1  84页）

直锚长度   柱宽-保护层

弯锚长度   柱宽-保护层；0.4labe（33d）（取最大值）+15d

kl5  la=33d=33×25=825

范围：柱宽-保护层=500-25=475

la＞范围  即弯锚

     0.4labe=0.4×33×25=330

 即取 475+15d为锚固长度  475+15×25=850

KL5通长筋长度

梁净长+2弯钩

6000+6000+3300-500+850+850=16500

支座负筋：（图集1  84页）

边跨  第一排：ln1÷3 (净长÷3)+锚固长度 ((梁高-梁保护层)+15d)

第二排：ln1÷4 (净长÷4)+锚固长度 ((梁高-梁保护层)+15d)

中跨  第一排：ln1÷3 (净长÷3) ×2+柱宽

第二排：ln1÷4 (净长÷4) ×2+柱宽

5-6;c轴  第一排：（6000-500）÷3+850=2683

第二排：（6000-500）÷4+850=2225

6-7;c轴  第一排：（6000-500）÷3×2+500≈4167    （500=梁在柱内=2柱的一半）

第二排：（6000-500）÷4×2+500=3250

7-8;c轴为跨中部筋     原位标注在梁中标注时为跨中部筋     判断直锚弯锚        la＞范围  即弯锚

长度  弯锚 (柱宽-保护层+15d)+净长+柱宽+（ln÷3；ln÷4）

第一排：500-25+15×25+3300-500+500+（6000-500）÷3=475+375+1833=5983

第二排：500-25+15×25+3300-500+500+（6000-500）÷4=5425

侧面钢筋：

构造钢筋：  直径＞10   每9米/接头   直径＜10   每12米/接头

长度    净长+(15d×2)锚固长度+15d×n（搭接数） n=（净长+15d×2）÷9 向下取整

n=（6000+6000+3300-500+15×12×2）÷9=1.68≈1

6000+6000+3300-500+15×12×2+15×12×1

=15160+15×12×1=15160+180=15340

下部非通长筋:

边跨    柱内弯锚（柱高-梁保护层+15d）+净长+（柱宽-保护层；0.5hc+5d；lae取最大值）

中跨    净长+2（柱宽-保护层；0.5hc+5d；lae取最大值）

KL5  ：一段  15×25+500-25+550+33×25=850+550+825=7175

二段  6000-500+2×33×25=7150

三段  15×20+500-25+3300-500+33×20=775+2800+660=4235

箍筋长度：图集1  62页

2×（（宽－2个梁的保护层）＋（高－2个梁的保护层））+2（1.9d+（10d,75取最大值））

2（500-50+300-50）+2（1.9×10+10×10）=1400+238=1638

箍筋根数：

加密区：（（1.5hb（梁高），500取最大值）-梁保护层-起步距离）÷间距。向上取整+1

1.5hb=1.5×500=750；500（图集1  88页）   （750-50-25）÷100=6.75≈7+1=8根

非加密区：（净长-2个加密区的长）÷间距。向上取整-1

  （6000-500-750-750）÷200=20≈20-1=19根

KL5  ①②跨共计 8+8+19=35根    ③跨加密区（750-50）÷100=7+1=8

非加密区（3300-500-2×750）÷200=1300÷200=7-1=6   共计 8+8+6=22根

拉筋长度：

梁宽≤350时直径为6       梁宽＞350时直径为8

  梁宽-2个保护层+ 2个弯钩 (2×（10d,75取最大值）+1.9d))

300-50+2×（1.9×6+75）=250+172.8=422.8

根数：跨净长-2个加密区的起步距离÷非加密区间距的2倍

①②跨  （6000-500-2×50）÷（2×200）=5400÷400=13.5≈14+1=15根

③跨  （3300-500-2×50）÷400=2700÷400=6.75≈7+1=8

受扭钢筋：

（图集1   90页受扭钢筋锚固长度为lae/la   因图纸要求为二级抗震所以为la即33d）

净长+锚固长度（33d）×2

KL9   (2500+4700-250-350)+33×14×2=7524

以上是河南一砖一瓦零基础学员刘少茹的总结
